這個禮拜好忙，一場音樂廳的長笛演奏會，一場上、下本的崑曲 – 南柯夢（兩天各三小時）演出。特別是「南柯夢」，唱的真好，服裝場景製作都很用心，小犬不懂劇情，可也瞧的津津有味。哈哈，說這麼多有點在為自己的偷懶開脫哩。^^”
話說萬事具備，只欠東風。理想情人還未現身，那只好與庫藏已久的 Hubbell 5266C 送做堆了。這顆插頭市場上已經耳熟能詳到氾濫的地步，在寶庫擱置甚久，讓它出來透透氣。
直紋刻劃，粗壯的黑色尼龍外殼，先給了止滑、防護的安全感。插 pin 黃銅，GND pin 銅合金；以顏色區別 hot 與
neutral；裡面鎖線螺絲則為黃銅材質，與插 pin 同色避免錯誤，並以綠色為 GND 標示。
頭部和尾部。尾部密密麻麻一堆字，是調整夾線的線徑用的。中間「cord gauge」有兩個箭頭，箭頭左邊指向「larger than gauge」，右邊指向「smaller than gauge」。
調整鈕在殼的外側，是一個箭頭形狀的旋鈕，以平口起子調整。
調整鈕旋向左側時，弧形夾線盤較大，位置較低，可以容納的線徑也大。
當旋鈕向右時，弧形夾線盤會升起轉向，變得比較小，因應較小的線徑。上下弧形對施加的夾力可以稍微分散均勻些。不過不管大或小，夾線後總會露出空隙，線越粗露越多，這是最遺憾之處！
進入鎖線螺絲夾片之前，有導線孔引導入線，透明視窗，可以清楚掌握接觸狀況。這個頭的質感與設計就很不錯。

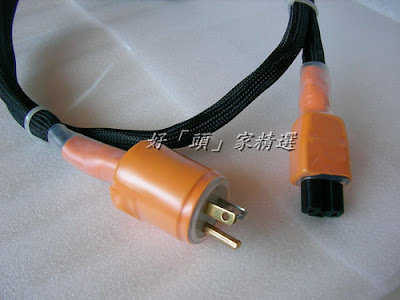

看到文章開頭的完成品照片，您一定猜母頭是 schurter，對吧？哈哈，猜錯。看看有什麼不同？
上圖左邊是 4782，右邊是這次的本尊。欣賞它兩個地方，一是插片厚實，面積大，U 形插口夾力強。筆者手中的 4782 是未曾使用過的新品，U 形的則為網路購買的二手品，實際拔插比較，U 形夾沒有彈性疲乏的問題，深獲筆者青睞。可惜買不到新品。下圖：左為 4782，右為 U 形夾片。
另外，則是中間 GND pin 的位置。 4782 的 GND wire 遇到中間鎖孔，必須彎折繞路，而 U 形夾則沒有這個問題，這點筆者大大欣賞！自然，這次的主角由 U 形夾來演出咯。
拿到手時可沒那麼可愛，對照一下梳理前（左）與梳理後（右）的樣子，清洗花了不少功夫。
U 形夾的線徑 10 awg，5T00UP 剛剛好入線，嚴絲合縫，沒有多餘的空間。害得原本計畫在此端與 GND wire 相連的遮蔽網，只好改在公插端了。
動工了～ 先從母頭來。施做時，先把銅片取下，線鎖好後再放入插頭。中間這一片取下時，用了夾子伸到底下撐起；放回去時，盒蓋蓋上，固定螺絲一鎖，自然就會把它壓進圓環裡。
換壁插公頭端了。量好長度後，將金屬隔離網的編織小心梳開，準備與藍色 GND wire 絞繞一起。HBL 5266C 的進線孔容不下 10 gauge 的
5T00UP 加金屬隔離網，只好忍痛剪掉一部分金屬網。加一段熱縮套將絞繞混線之外的金屬網絕緣。再用鐵氟龍膠帶將根部的金屬網包覆絕緣。
準備就緒，三條導體「一起」小心套進 5266 C 的進線孔，鎖緊。
終於，套上美美的外衣，醜媳婦要見公婆了。
真是漂亮啊～自己孕育而生的當然怎麼看都好咯。迫不及待，插上試試。先疏散家人，尋找掩體，就差沒遙控裝置，還是得自己插上牆壁插座 … 當然看官可以看到這篇文字，表示到目前為止，還安然無恙啦。
這個位置原是水管線的，當初五千大洋請進門，任重多年也該休憩一下。 換線目標就以不火燒為第一了，呵呵，筆者野心不大，第一次 DIY 電源線，說要如何如何地幹掉水管兄，有點太過，畢竟那是頗有口碑的專家做出來的，那就以水管兄的水平為標竿來學習了。
換上心愛的寶貝，請我的小犬寶貝當鑑賞家 … 他竟然說一樣ㄝ … 唉呀，好感動，我的出品水平可以與水管兄媲美喔 …
好啦，好啦，就讓我做一下夢是會怎樣？！不過聽了一陣，我有一點護短，感覺我的線比較好聽ㄝ。水管兄已經 RUN 超過十年了，嗯，其實聽的感受最重要，心存比較聽起來就沒那麼愜意，多聽一陣再說吧。
從念頭升起，查詢、疑惑、學習、蒐集、準備、實驗、失誤到最後動手完成。這一段不可謂不長，資料物件之繁複，勝過以往其他議題的準備。由此，對我的 MOW4 No.1 有更深的情感，應該要有一個專屬的名字 -「HQ 10」。音樂仍在放著，「HQ 10」努力地與他的兄弟「MOW 2」- 5T00UP 喇叭線，一起開心樂在工作。
